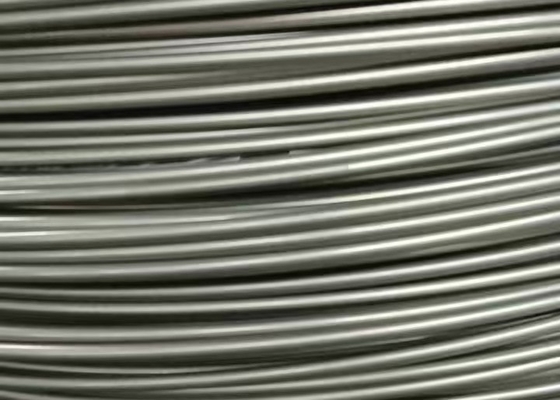

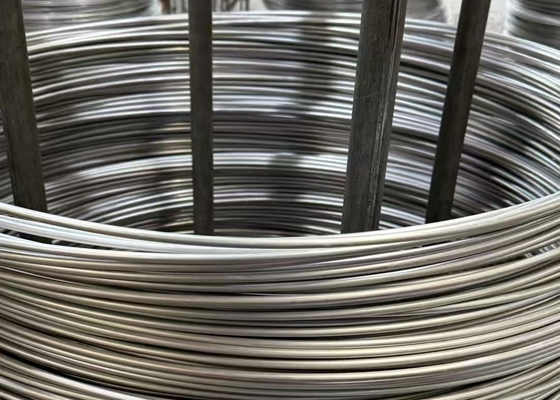

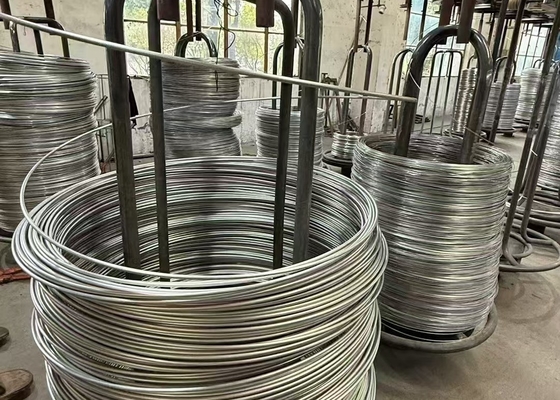

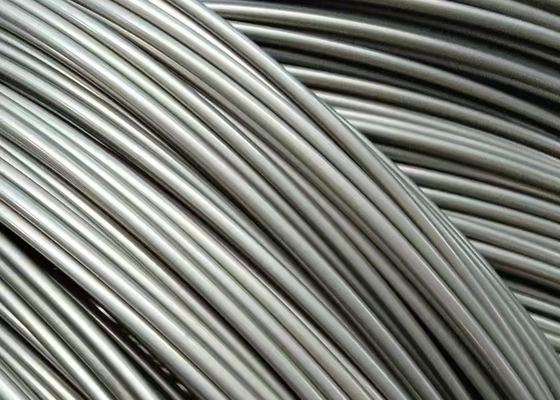

SUH660 JIS G4315 স্টেইনলেস স্টিল তারগুলি কোল্ড হেডিং এবং কোল্ড ফোরজিংয়ের জন্য
স্পেসিফিকেশন JIS G4315 কোল্ড হেডিং এবং কোল্ড ফোরজিংয়ের জন্য স্টেইনলেস স্টিল তার
ASTM A493 স্ট্যান্ডার্ড, কোল্ড হেডিং এবং কোল্ড ফোরজিংয়ের জন্য স্টেইনলেস স্টিল তার এবং তারের রড
ISO 4954, ধারা 5, কোল্ড হেডিং এবং কোল্ড এক্সট্রুডিংয়ের জন্য ইস্পাত
উপাদান SUH660, 1.4980, UNS S66286
একটি বৃষ্টিপাত শক্তকরণ স্টেইনলেস স্টিল, SUH 660 700 ডিগ্রি সেলসিয়াস পর্যন্ত উচ্চ তাপমাত্রায় শ্রেষ্ঠ শক্তি সরবরাহ করে,
অস্টেনিটিক স্টেইনলেস স্টিলকে ছাড়িয়ে গেছে। টাইপ 304 এর চেয়ে বেশি নিকেল উপাদান সহ, 660 বিশেষ স্টেইনলেস স্টিল
শক্ত করার জন্য টাইটানিয়াম এবং অ্যালুমিনিয়ামের মতো উপাদানও রয়েছে।
বয়স শক্তকরণ ব্যবহার করা হয় ’ ফেজ [Ni3 (Al, Ti)] বৃষ্টিপাতের জন্য যা এটিকে উচ্চ তাপমাত্রায় অসাধারণ শক্তিশালী ধাতু করে তোলে।

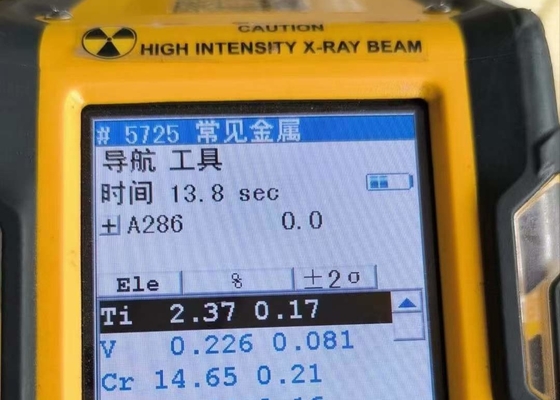

রাসায়নিক গঠন JIS G4315
| উপাদান |
C |
Si |
Mn |
P |
S |
Cr |
Ni |
অন্যান্য |
| SUH660 |
0.08 |
1.00 |
2.00 |
0.040 |
0.030 |
13.5-16.0 |
24.0-27.0 |
V 0.10-0.15
Ti 1.9-2.35
Al 0.35
B 0.001-0.010
Mo 1.00-1.50
|
সাধারণ যান্ত্রিক বৈশিষ্ট্য
দ্রবণ অ্যানিলড অবস্থায় সরবরাহ করা SUH660 স্টেইনলেস স্টিল তার
টান শক্তি: 603 Mpa
দীর্ঘতা: 60
এলাকার হ্রাস A: 78
তাপ চিকিত্সা
বৃষ্টিপাত শক্তকরণ স্টেইনলেস স্টিল 660 খাদ।
দ্রবণ তাপ চিকিত্সার পরে বার্ধক্যের মাধ্যমে এর শক্তি বৃদ্ধি করা হয়।
সাধারণত তাপ চিকিত্সার দুটি পর্যায় সম্পন্ন করা হয়, যেমন:
দ্রবণ তাপ চিকিত্সা: 980°C; তেল বা জল শীতলকরণ
বয়স শক্তকরণ: 720°C × 16hr; বায়ু শীতলকরণ
দ্রবণ তাপ চিকিত্সার পরে, তেল বা জল শীতলকরণ প্রয়োজন, যদিও পাতলা ধাতুর জন্য বায়ু শীতলকরণ ভাল।
লক্ষ্য করুন যে লক্ষ্য শক্তি অর্জনের জন্য বার্ধক্যের জন্য উপযুক্ত তাপমাত্রা এবং হোল্ডিং সময় ব্যবহার করা গুরুত্বপূর্ণ।
অ্যাপ্লিকেশন
যখন উচ্চ-তাপমাত্রা শক্তির প্রয়োজন হয় যেমন বোল্ট, ফাস্টেনার, স্বয়ংচালিত শিল্প, তখন একটি চমৎকার পছন্দ।
উক্সি গুয়াংলু স্পেশাল স্টিল কোং, লিমিটেড - উচ্চ কার্যকারিতা বিশেষ খাদগুলির জন্য আপনার উত্পাদনশীলতা অংশীদার।
বিস্তারিত জানার জন্য, যোগাযোগ করুন
আমরা আপনার অনুসন্ধানের জন্য অপেক্ষা করছি।
অনুগ্রহ করে +86 510-8181-2873 নম্বরে কল করুন
অথবা export@guanglusteel.com এ একটি ইমেল পাঠান
আপনার বার্তাটি 20-3,000 টির মধ্যে হতে হবে!
